Rodent Gait Analysis System

보행 분석은 보행 규칙성을 연구하는 검사 방법으로, 생체 역학적 및 운동학적 수단을 통해 보행 이상의 주요 연결 고리와 영향 요인을 밝혀 재활 평가 및 치료를 안내하고 임상 진단, 효능 평가 및 부상 메커니즘 연구에 기여하는 것을 목표로 합니다.

Gait Fine Analysis System is the sensitive tool to assess gait and locomotion.

Lighting system, HD Color Camera, Walkway, Computer workstation 및 소프트웨어로 구성된 완전한 시스템으로, 48개 이상의 매개변수에 대해 설치류(Rodent)의 운동 능력을 정량적으로 기록하고 자동으로 분석할 수 있습니다.



Voluntarily and unforced moving, natural walking behavior

AI Intelligent & Accurate Analysis



Rodent Gait Analysis System 특징

• Gas module(0~100kpa 조정 가능)을 사용하면 동물이 보도를 따라 표준 걷기에 빠르게 훈련될 수 있습니다.

• Sound module stimulation(1-130db pure tone, white noise)이 가능합니다.(선택사항)

• 마우스가 ROI 영역에 들어올 때만 자동으로 비디오 녹화가 시작되고, 마우스가 ROI를 벗어나면 자동으로 녹화가 중지되고 비디오가 저장됩니다.

• 다양한 발자국을 매우 짧은 시간 안에 인식하고 분류하여 높은 정확도를 보장합니다.

• 대화형 발자국 수정 모듈을 사용하면 프레임별 버튼을 누르고 진행률 막대를 움직이는 등의 방법으로 오류를 감지할 수 있습니다. 수정 후 감지를 다시 시작하면 보행 분석의 정확도를 크게 향상시킬 수 있습니다.

• 소프트웨어는 카메라 매개변수 조정 기능을 통합하여 카메라 게인(범위 0-16), 노출 시간(범위 5000-15000) 및 프레임 속도(최대 165)를 커스텀하게 조정할 수 있습니다. 카메라 조정을 통해 비디오 프레임 품질을 간편하게 조절할 수 있습니다.

Gait Analysis Specification



• 조절 가능한 고속 컬러 카메라

소프트웨어는 카메라 매개변수 조정 기능을 통합하여 카메라 게인(범위 0-16), 노출 시간(범위 5000-15000) 및 프레임 속도(최대 165)를 유연하게 조정할 수 있습니다. 비디오 프레임 품질은 카메라 조정을 통해 쉽게 개선할 수 있습니다.

• 지능적인 자동측정

1. 비디오 녹화는 마우스가 ROI 영역에 들어올 때만 시작되고, 마우스가 ROI를 벗어나면 자동으로 녹화가 중지되고 비디오가 저장됩니다.

2. 측정 실패를 방지하고 비디오 녹화의 일관성을 보장하기 위해 감지 시작 전에 최대 및 최소 실행 기간, 획득을 위한 최소 준수 실행 수 및 최대 속도 변화율이 설정됩니다.



• 자동 발자국 분류

내장된 알고리즘은 매우 짧은 시간 안에 다양한 발자국을 인식하고 분류하며 높은 정확도를 보장하여, 사용자가 직접 각 발자국을 분류하는 수작업을 대체하여 실험 시간을 절반으로 절약합니다.

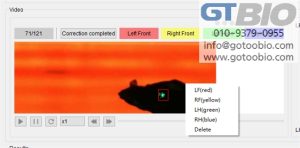

• 대화형 발자국 측정 및 수정

대화형 발자국 수정 모듈을 사용하면 프레임별 버튼을 누르고 진행률 막대를 움직이는 등의 방법으로 오류를 감지할 수 있습니다. 수정 후 감지를 다시 시작하면 보행 분석의 정확도를 크게 향상시킬 수 있습니다.

• 시각화

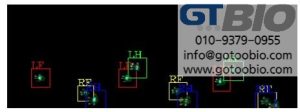

발자국 분류가 끝나면 다양한 색상의 직사각형 상자를 발자국에 사용하고, 쥐의 몸통에는 흰색 곡선을 그려 몸 모양을 보여줍니다.

모든 동물의 발자국이 보도에 표시됩니다.



기존의 발자국을 확대하여 발자국의 각 세부 사항을 보여줄 수 있습니다.

다양한 순간의 발이 착지하는 상황, 즉 시간 순서 다이어그램입니다.



강도의 2D 다이어그램은 발이 땅에 닿을 때 최대 강도와 평균 강도를 반영합니다.

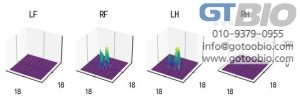

강도의 3D 다이어그램은 각 발의 위치에 대한 강도를 실시간으로 표시합니다.
